Mantelthermoelement

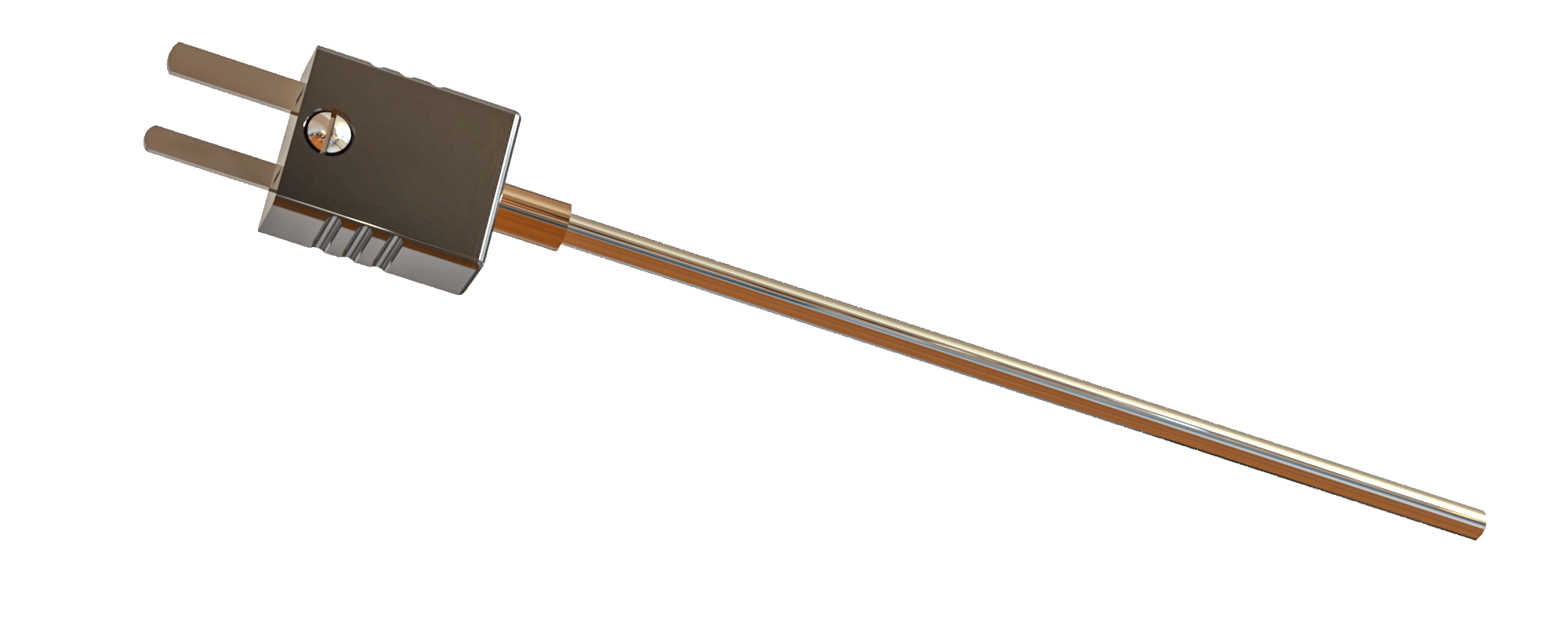

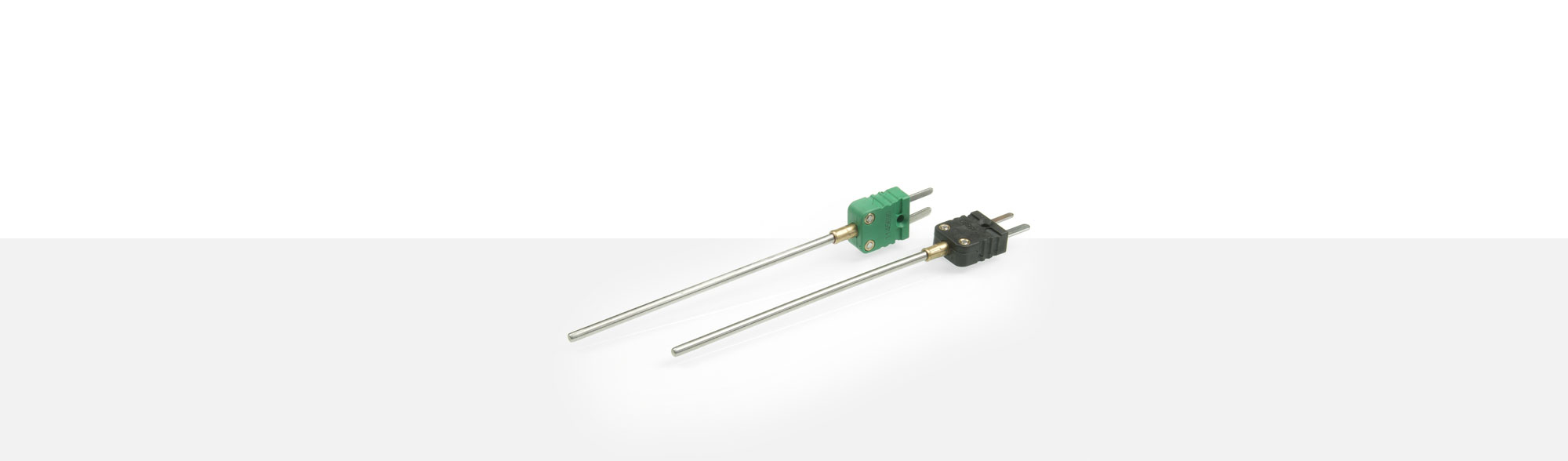

MT Ausführung 1

ANWENDUNGSBEREICHE

Mantelthermoelemente werden zur Temperaturmessung von -200 bis +1.150 °C in gasförmigen, sowie flüssigen Medien eingesetzt. Der Aufbau eines Mantelthermoelementes besteht aus einem Mantelrohr, Thermodrähten des Thermopaares sowie Magnesiumoxid. Die Auswahl des Mantel-Werkstoffes ist von der zu messenden Temperatur abhängig, z. B. Edelstahl 1.4571 bis 800 °C oder Inconel 2.4816 bis 1.150 °C. Die Isolation der Innendrähte besteht aus hochverdichtetem Magnesiumoxid (Mgo). Die Thermodrähte der Thermopaare sind immer voneinander und standardmäßig vom Mantel isoliert (potentialfrei). Mantelthermoelemente sind als Einfach- oder Doppelthermoelemente lieferbar.

Dieser Aufbau garantiert:
- hohe Zuverlässigkeit durch den besonderen Schutz des Innenleiters
- schnelle Ansprechzeit wegen der hohen thermischen Leitfähigkeit des Magnesiumoxids
- hoher mechanischer Widerstand aufgrund des äußeren Metallmantels

Die Vorteile eines Mantelthermoelementes sind:
- Biegsamkeit (der minimalste Biegeradius beträgt 5x Außendurchmesser der Mantelleitung)
- erschütterungsfest
- schnell ansprechend
- hohe Spannungsfestigkeit, auch bei kleinen Abmessungen
- in großen Nennlängen herstellbar

Der Nachteil dieser Bauform:
- Ausfall des Isolationswiderstands bei eindringender Feuchtigkeit
  (hygroskopisches Isoliermaterial)
- das Eindringen von Feuchtigkeit muss vermieden werden
- Endverschluss meist Klebstoff (max. Temperatur 120 °C)

Die Einsatzgebiete von Mantelthermoelementen sind vielseitig. Häufigste Anwendungs-gebiete sind Maschinen- und Anlagenbau, Kunststoffindustrie, Öfen, sowie die Chemische Industrie.

  • verschiedene Durchmesser / Längen
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Übergangsstelle mit Miniatur-Thermoelement-Stecker,
  • hitzebeständig bis 120 °C

TEF 16

    Fe-CuNi Typ J

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
    1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
    2239028 2x0,35 mm² -50 °C bis +650 °C ca. 3,40 mm

    NiCr-Ni Typ K

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
    1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm



    Fe-CuNi Typ L

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
    1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,60 mm

    Fe-CuNi Typ L

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
    1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
    1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm
    2239027 2x1,00 mm² -90°C bis +650 °C ca. 5,00 x 3,20 mm

    Fe-CuNi Typ J

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
    1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm

    NiCr-Ni Typ K

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
    1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

    Fühlerspitzen

      Miniatur - Rundsteckverbinder mit Schraubverschluss

      2-polig Stecker T3200 A# 1200716
        Kupplung T3201 A# 1200721
      Typ J Stecker A9.1 A# 1107127
        Kupplung A10.1 A# 1107128
        bei Querschnitt 2x0,50 mm² A# 1349300
          2x0,22 mm² A# 1349299
      Lemo Kabeldurchmesser max. in mm
        Größen 0S 1S 2S 3S
        Standard Kupplung 3,7 4,2 4,2 4,2
        Einbau-Apparatedose
        Standard Stecker 3,7 4,2 4,2 4,2

      Einschraubnippel

      Für unsere verschiedenen Ausführungen an Bajonettfühlern haben wir auch das passende Gegenstück - den Einschraubnippel - auf Lager. Durch unsere eigene Fertigung sind wir auch in der Lage, von der Einzelfertigung bis zur Großserie Ihre Wünsche zu erfüllen.



      Einschraubnippel N16 M10x1

      Artikel# 1208009
      Gewinde M10x1
      Gewindelänge 10 mm
      Gesamtlänge 25 mm
      Schaftdurchmesser 12 mm
      Innendurchmesser 7 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2

      Einschraubnippel N16 M10x1

      Artikel# 1208009
      Gewinde M10x1
      Gewindelänge 10 mm
      Gesamtlänge 25 mm
      Schaftdurchmesser 12 mm
      Innendurchmesser 7 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2

      Einschraubnippel N16 M10x1

      Artikel# 1208009
      Gewinde M10x1
      Gewindelänge 10 mm
      Gesamtlänge 25 mm
      Schaftdurchmesser 12 mm
      Innendurchmesser 7 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2
