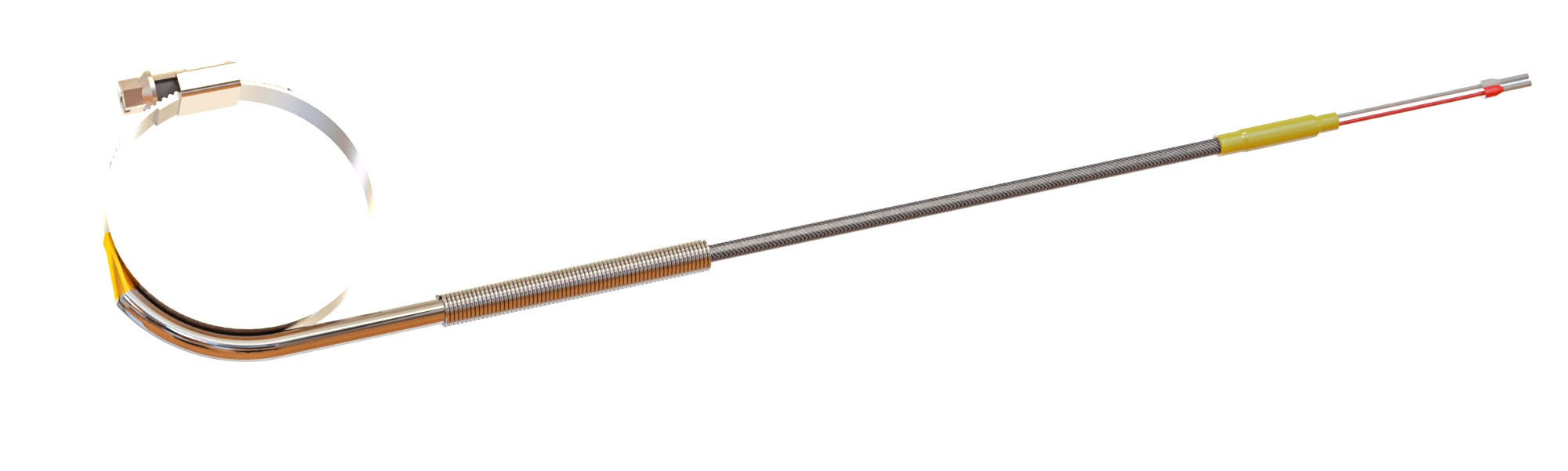

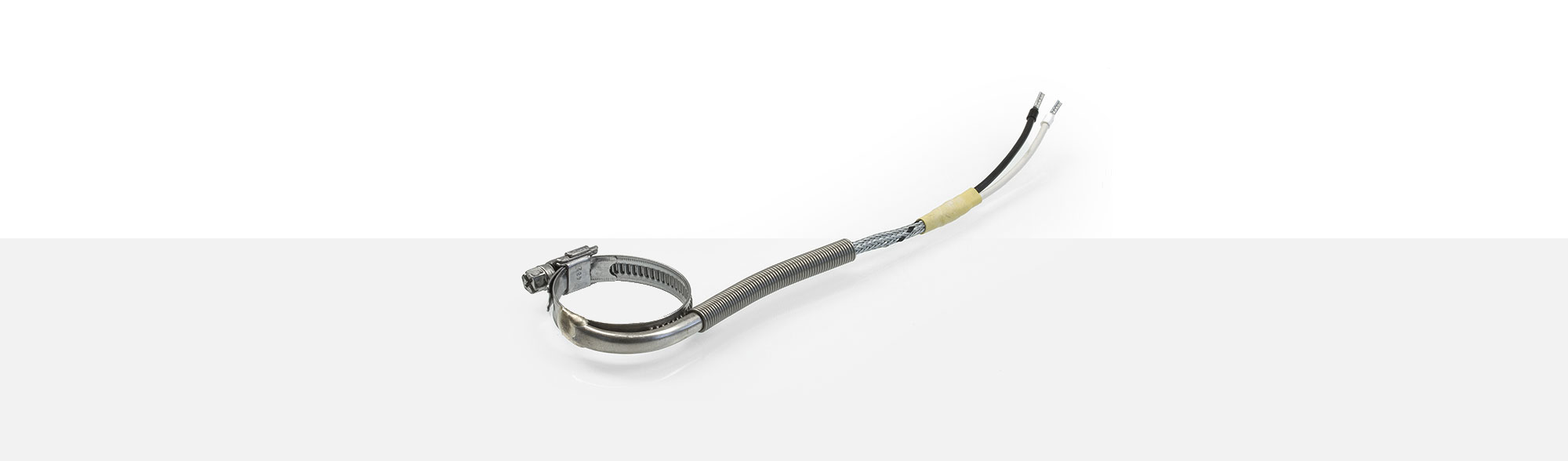

Anlegefühler

TEF SP

ANWENDUNGSBEREICHE

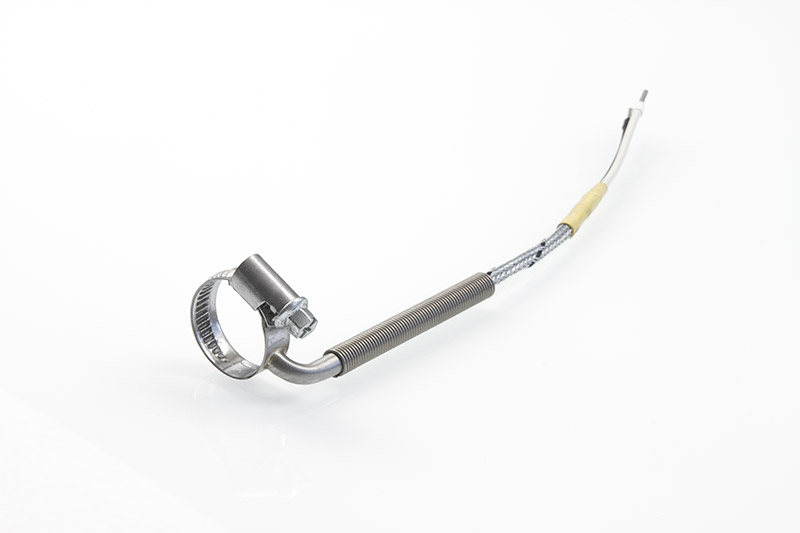

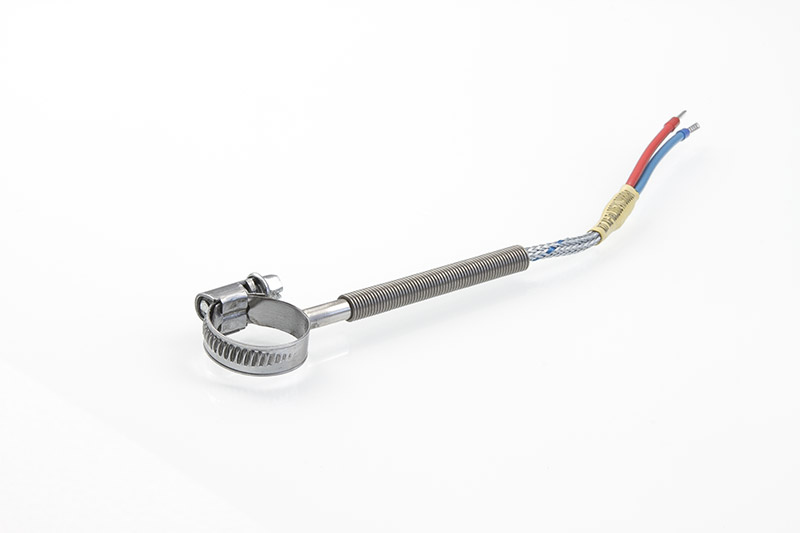

Anlegefühler werden zur Temperatur-Messung an runden und planen Oberflächen eingesetzt. Der Temperatursensor wird auf den zu messenden Zylinder wie eine Schlauchschelle aufgeschraubt. Für die Spannbänder werden Schneckengewindeschellen nach DIN 3017 verwendet. Das Band und Gehäuse sind aus Werkstoff 1.4016 und die Schraube aus Stahl verzinkt mit Kreuzschlitz. Wir fertigen standardmäßig in zwei Bandbreiten von Ø 12 - 22 mm bis Ø 90 - 110 mm in 9 mm und ab Ø 100 - 120 mm in 12 mm. Auf Kundenwunsch ist auch eine Ausführung komplett aus Edelstahl 1.4301 möglich. Das Thermoelement ist 90° von der Schraube punktgeschweißt und verlötet. Der Übergang der Ausgleichsleitung zum Schutzrohr ist zugentlastet. Die Knickschutzfeder Ø 8 x 65 mm der Anschlussleitung dient als mechanischer Schutz. Es sind auch Spannbandfühler mit axialem und radialem Kabelabgang möglich.

  • Einsatztemperatur: bis 400 °C
  • Spannbereich nach Tabelle
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Standard-Knickschutz-Feder
    Ø 8 x 65 mm

Tabelle der Spannbereiche

Spannbereiche Bandbreite Spannbereiche Bandbreite
12 - 22 mm 9 mm 80 - 100 mm 9 mm
16 - 25 mm 9 mm 90 - 110 mm 9 mm
20 - 32 mm 9 mm 100 - 120 mm 12 mm
25 - 40 mm 9 mm 110 - 130 mm 12 mm
32 - 50 mm 9 mm 120 - 140 mm 12 mm
40 - 60 mm 9 mm 130 - 150 mm 12 mm
50 - 70 mm 9 mm 140 - 160 mm 12 mm
60 - 80 mm 9 mm 150 - 170 mm 12 mm
70 - 90 mm 9 mm
  • bis 400°C
    Einsatztemperatur
  • siehe Tabelle
    Spannbereich
  • Ø 8 x 65 mm
    Knickschutz-Feder

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 9.
Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
2239027 2x1,00 mm² -90 °C bis +650 °C max. 5,00 x 3,20 mm



Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229818 4x0,22 mm² -50 °C bis +400 °C 3,60 mm
1201349 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm



Ausführungsbeispiele

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
