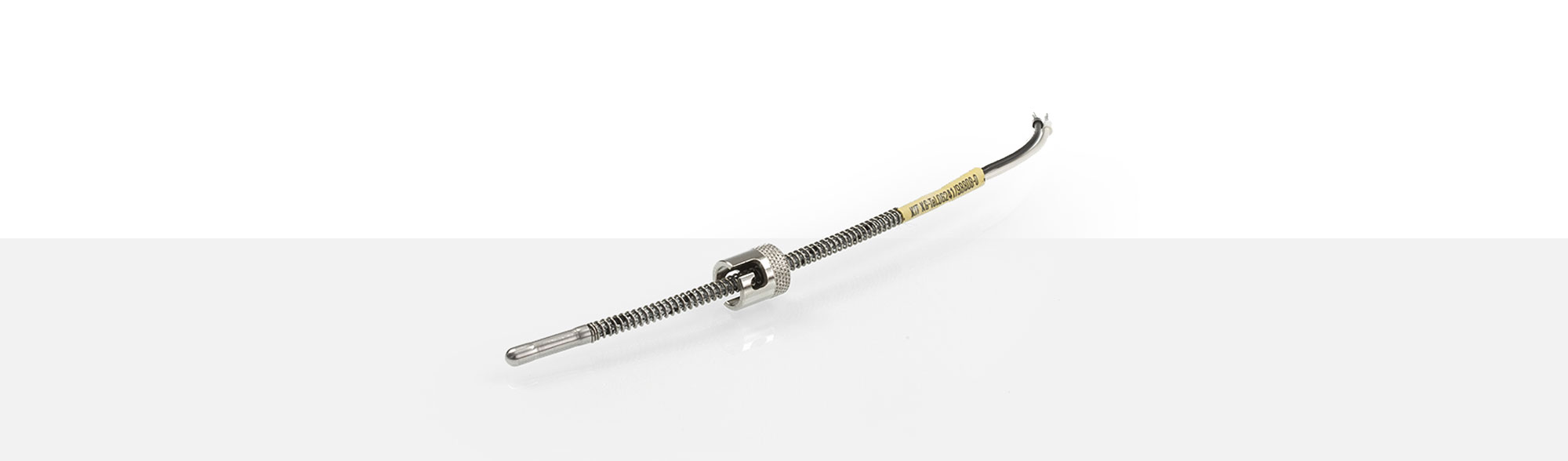

BAJONETTFÜHLER

TEF 5

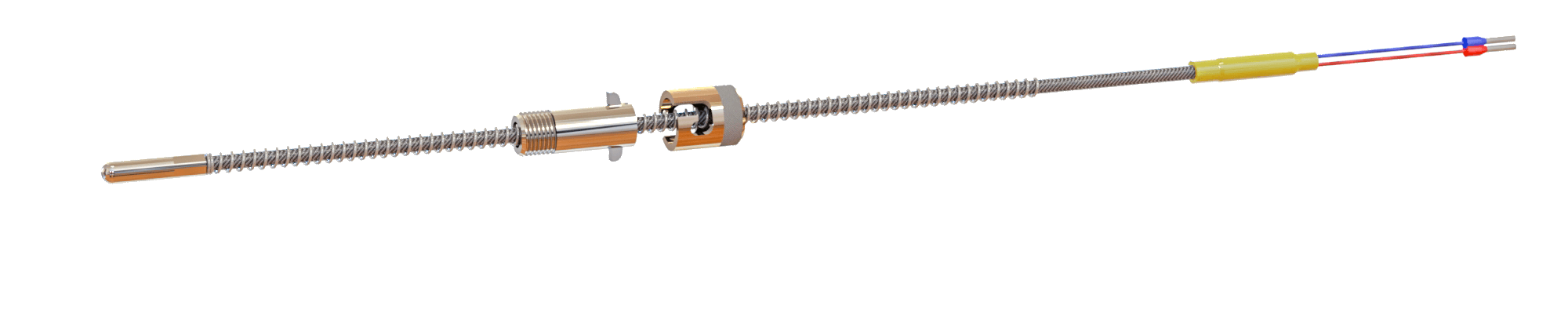

ANWENDUNGSBEREICHE

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Die ballige Form der Fühlerspitze passt sich der Fühlerbohrung an. Die Feder Standard Ø 5 x 200 mm aus dem Werkstoff 1.4310 hat an einem Federende zwei Windungen anliegend. Diese gewährleisten einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 5er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Die Wandstärke der Bajonettkappe beträgt 1,75 mm und hat einen Innendurchmesser von 10,5 mm. Die Anschlussleitung besteht aus glasseidenisolierten Adern mit einem Schutzgeflecht aus verzinkten Stahldrähten.

  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:

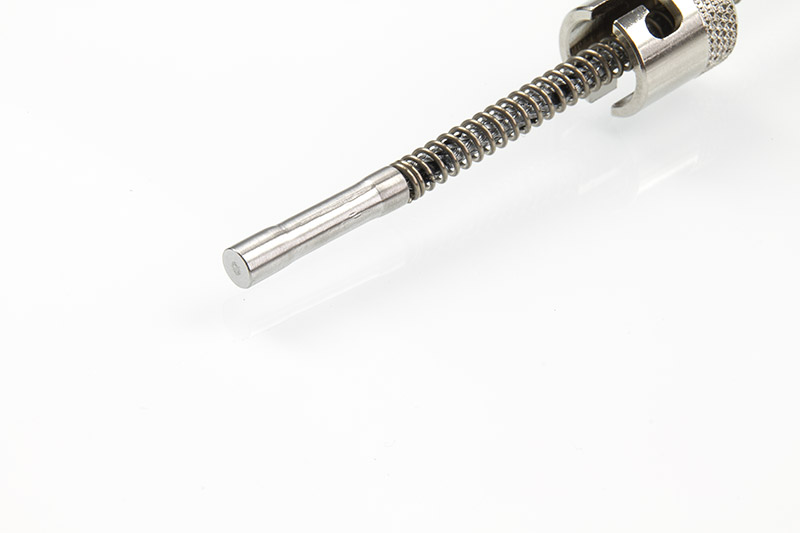

    Ø 5 x 22,5 mm - ballig
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement

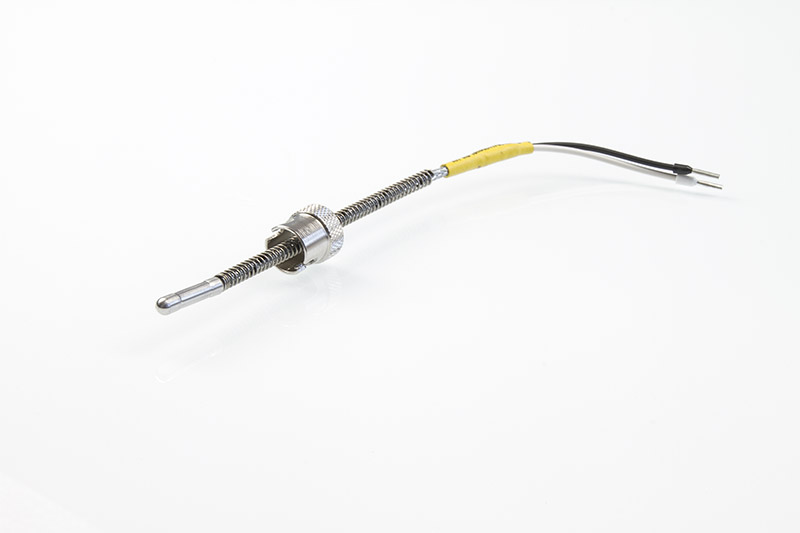

  • Bajonettkappe in verstärkter Ausführung
  • IØ 10,5 mm - AØ 14 x 16 mm
  • bis 400°C
    Einsatztemperatur
  • Ø 5 x 22.5 mm

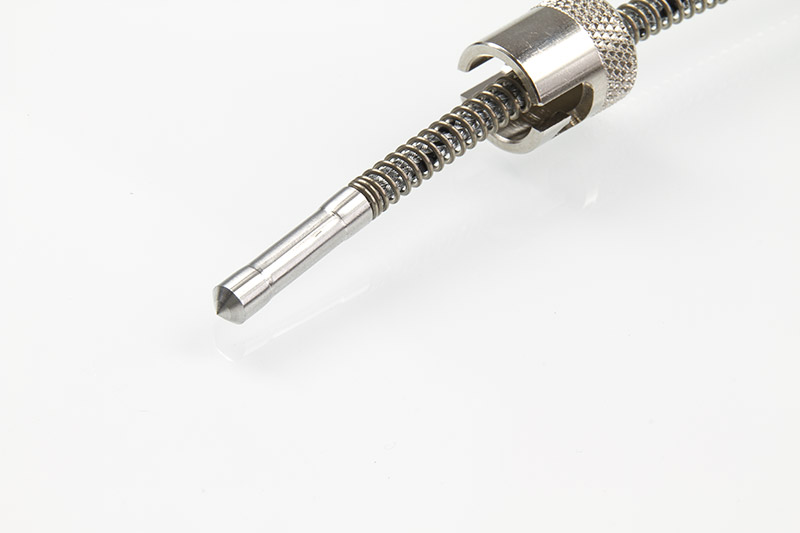

    Fühlerspitze - ballig
  • Innen-Ø 10.5 mm

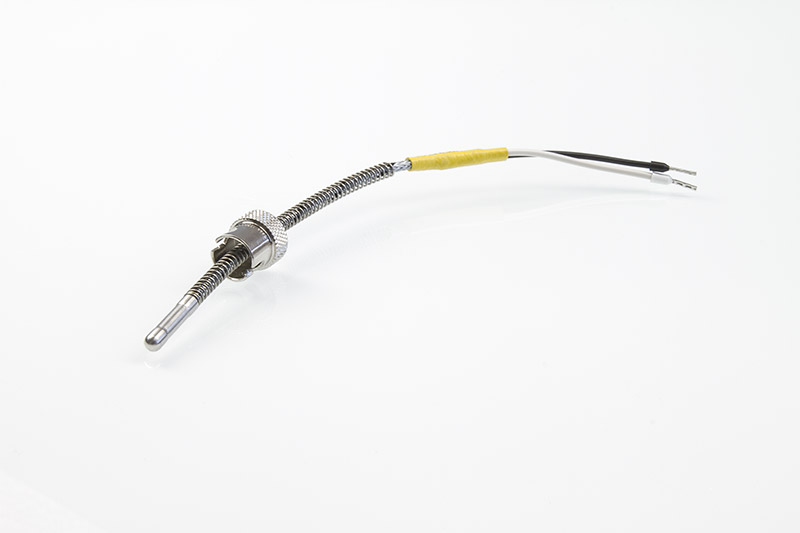

    Bajonettkappe

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 5.
Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm



Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229718 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
2051568 2x0,35 mm² -50 °C bis +400 °C max. 3,40 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm



Fühlerspitzen

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Einschraubnippel N5/N6

    Einschraubnippel N5/N6

    M10 x 1 x 28 mm

    Artikel# 2110750
    Gewinde M10 x 1
    Gewindelänge 10 mm
    Gesamtlänge 28 mm
    Durchmesser 14
    Schaftdurchmesser 10,3 mm
    Innendurchmesser 6,3 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N5/6

    M10 x 28 mm

    Artikel# 2110749
    Gewinde M10
    Gewindelänge 10 mm
    Gesamtlänge 28 mm
    Gesamtlänge 14
    Schaftdurchmesser 10,3 mm
    Innendurchmesser 6,3 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N5/N6

    M12 x 28 mm

    Artikel# 2110753
    Gewinde M12
    Gewindelänge 10 mm
    Gesamtlänge 28 mm
    Durchmesser 14
    Schaftdurchmesser 10,3 mm
    Innendurchmesser 6,3 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N5/N6

    M12 x 1 x 28 mm

    Artikel# 2110754
    Gewinde M12 x 1
    Gewindelänge 10 mm
    Gesamtlänge 28 mm
    Durchmesser 14
    Schaftdurchmesser 10,3 mm
    Innendurchmesser 6,3 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N5/N6

    M14 x 28

    Artikel# 2110751
    Gewinde M14
    Gewindelänge 10 mm
    Gesamtlänge 28 mm
    Durchmesser 14
    Schaftdurchmesser 10,3 mm
    Innendurchmesser 6,3 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N5/N6

    M14 x 1,5 x 28 mm

    Artikel# 2110752
    Gewinde M14 x 1,5
    Gewindelänge 10 mm
    Gesamtlänge 28 mm
    Schlüsselweite 14
    Schaftdurchmesser 10,3 mm
    Innendurchmesser 6,3 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N5/N6

    G 1/4" x 28 mm

    Artikel# 2110756
    Gewinde G 1/4"
    Gewindelänge 10 mm
    Gesamtlänge 28 mm
    Durchmesser 14
    Schaftdurchmesser 10,3 mm
    Innendurchmesser 6,3 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N5/N6

    1/8-NPT x 28 mm

    Artikel# 2110748
    Gewinde 1/8-NPT-27
    Gewindelänge 10 mm
    Gesamtlänge 28 mm
    Durchmesser 14
    Schaftdurchmesser 10,3 mm
    Innendurchmesser 6,3 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N5/N6

    G 3/8" x 28 mm

    Artikel# 2110755
    Gewinde M 3/8"
    Gewindelänge 10 mm
    Gesamtlänge 28 mm
    Durchmesser 18
    Schaftdurchmesser 10,3 mm
    Innendurchmesser 6,3 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2
